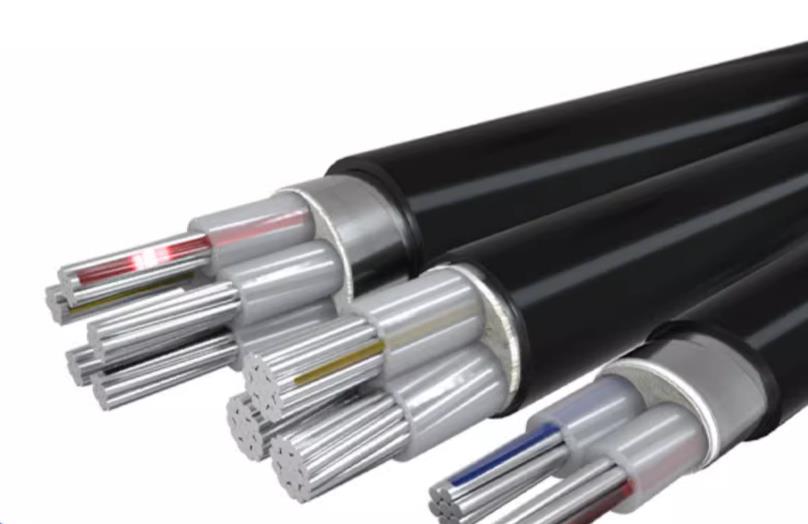

電纜的額定電流和尺寸

標稱導體橫截面尺寸的確定是一個非常復雜的問題，以便在不間斷運行時獲得與負載相關的額定電流。在根據用途選擇、確定電纜尺寸和使用電纜時，必須在計算標稱導體橫截面時考慮各種影響因素。這些通常是針對安裝類型、個別使用條件和安裝現場運行狀態的規范性規定。

纜普希望通過本文的相關信息為您提供支持，幫助您安全使用纜普的產品。

標準

計算電纜電流負載和橫截面的依據是國際標準IEC 60364-5-52（國際電工委員會）。本標準涉及"電氣設備的選擇和安裝--布線系統"。

在歐洲，該標準已轉化為協調文件HD 60364-5-52《建筑物電氣裝置》。

在德國，DIN VDE 0100-520采用了HD的原始文本。此外，還提出了原版《房屋署》未包括的國家修正案。

允許的額定電流和安裝類型后來在DIN VDE 0298-4中進行合并。因此，這對德國來說是國家和國際指令的混合體。

對于額定電壓為0.6/1 kV的配電電纜（例如NYY），DIN VDE 0276-603是計算額定電流和相應額定導體截面的規范性依據。

本標準以歐洲協調文件HD 603或IEC 60287系列為基礎。

值得注意的是，在其他國家和地區，由于國家規定不同，可能會出現不同的數值。因此，DIN VDE 0298-4標準一般不能適用于其他國家，必須由客戶進行單獨檢查。

環境影響和減少因素

溫度

注意：環境溫度必須始終低于導體溫度，否則不會產生熱交換。

工作溫度是指導體在不間斷運行時的最高允許溫度（數據表中規定）。

環境溫度是指周?chē)橘|(zhì)的溫度。安裝在空氣中的基本負載能力為環境溫度+30°C。

影響因素

電纜和電路過于擁擠

加載的內核數

絕緣化合物

電壓等級

環境溫度為+30°C

纏繞電纜

橫截面計算示例

在確定合適的額定導體橫截面時，應將設備的工作電流作為計算的起點，并考慮減小因素，將工作電流除以相應的降低系數。結果代表了一個虛設的電流負載，您可以據此在基本電流負載表中選擇下一個較高值，從而得出近似的標稱電纜截面。

以ÖLFLEX®CLASSIC 110為例（用于永久安裝的導體溫度：80°C）

選擇的安裝類型：永久安裝

工作電流：10 A

負載核心數：3

安裝管道中的電纜數量3（表12-6系數.70）

不同環境溫度40°C（表12-2系數.89）

計算

10安培÷0.70÷0.89=16.1安培（虛設）

根據表12-1（DIN VDE 0298-4表11），這個16.1安培（表中為18安培）的數值將導致1.5平方毫米的標稱橫截面。

對于給定截面，必須根據表12-1（DIN VDE 0298-4表11）用額定截面的額定電流乘以折減系數。

注：如果單芯、接觸式或捆綁式電纜在表面上過于擁擠，則在應用折減系數之前必須使用額外的折減系數。
